电缆桥架的用途

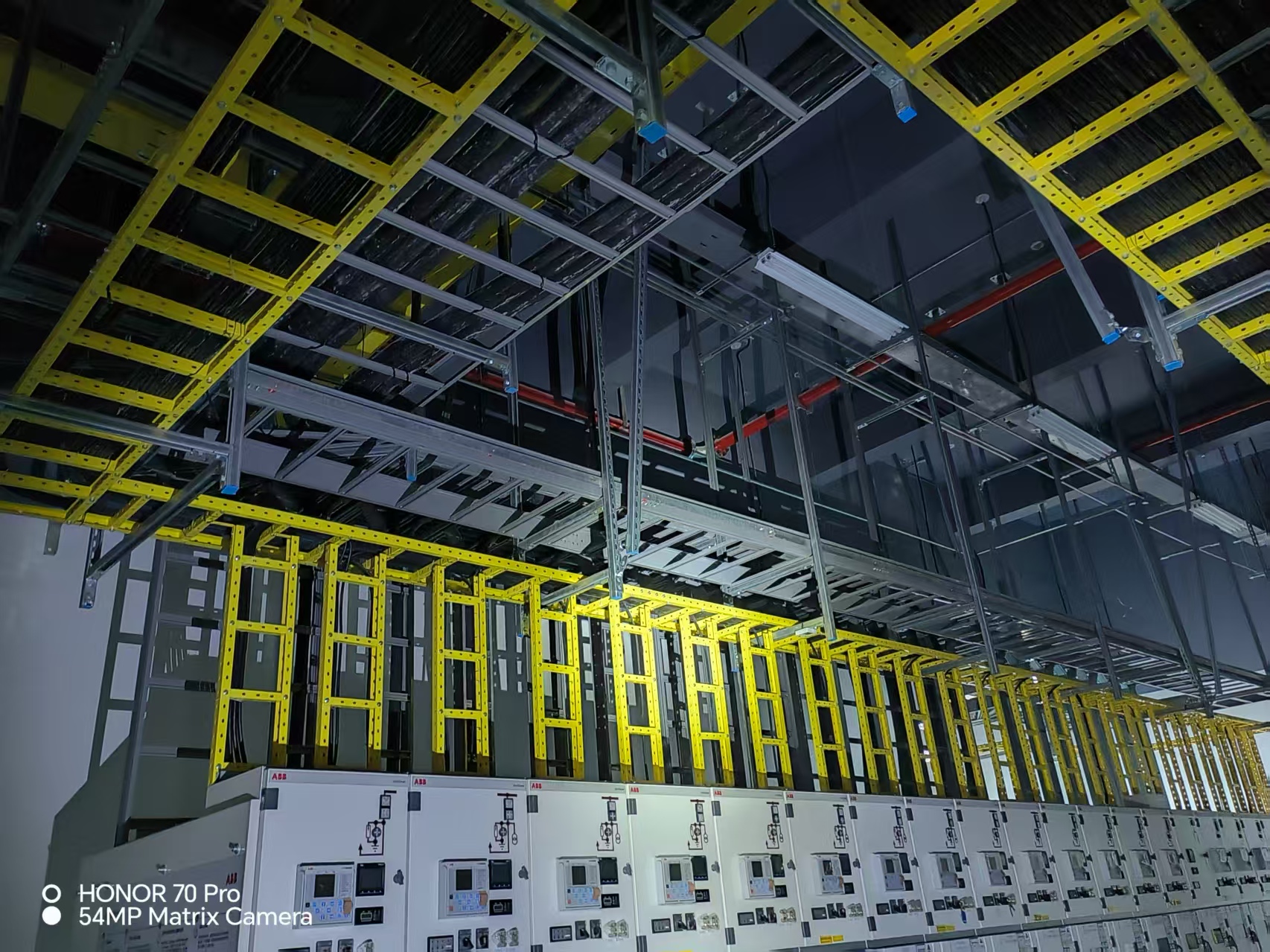

电缆桥架是支撑供电和通信电缆和电线的系统的组件。
电缆托架系统通过支持和保护电源线和信号线，使网络升级、扩展、重新配置或移动变得更加容易。
由于大多数电缆桥架系统都是开放式的，因此可以高效散热，并且易于更换和维护。尽管电缆桥架系统通常悬挂在天花板上（或）固定在墙壁上，但有些系统也适合在地板下使用。
符合电气规范 (NEC) 的电缆桥架标准
美国电气规范 (NEC) 规定了电缆槽中额定电压为 2000 伏或以下的电缆的容量。单芯电缆允许具有相同结构和导体材料的电缆以不同的更大载流量运行，具体取决于电缆在梯子中的物理放置方式（或通过电缆槽的通风方式）。
电缆桥架中2000伏以下多芯电缆的数量
1). 4/0 AWG/Kcmil（120平方毫米）电缆（或）更大电缆
梯形电缆桥架：桥架内部可用宽度至少应与电缆各层安装直径的总和相同。
实底电缆桥架：电缆直径总和不得大于分配的电缆桥架宽度的 90%。
2). 小于4/0 AWG/Kcmil（120平方毫米）的电缆
梯形电缆托架：插入电缆托架的所有电缆的横截面积必须等于或小于托架宽度允许的电缆面积，如附表所示。
实心底部电缆桥架：允许电缆面积下降22%。
| 电缆桥架内宽 | 允许电缆面积平方英寸（平方毫米） |
| 6英寸（152.5毫米） | 7平方英寸（4516平方毫米） |
| 9英寸（228.6毫米） | 10平方英寸（6451平方毫米） |
| 12英寸（304.8毫米） | 14平方英寸（9032平方毫米） |
| 18英寸（457.2毫米） | 21平方英寸（13548平方毫米） |
| 24英寸（609.6毫米） | 28平方英寸（18064平方毫米） |
3). 将大于 4/0 AWG（120 平方毫米）的电缆与小于 4/0 AWG（120 平方毫米）的电缆一起安装
梯形电缆桥架：梯形电缆桥架必须分为 2 个区域（不需要屏障或分离器，但如果需要也可以使用），以便 4/0 号及更大的电缆有自己的区域，因为它们将排列在单层中。
合适的电缆托架：确定正确电缆托架宽度的一个简单方法是，按照步骤 (2) 和 (3) 计算每种电缆配置所需的电缆托架宽度。然后将这些宽度相加，即可确定所需的电缆托架宽度。
4). 仅限多芯控制和信号电缆
梯形电缆桥架：仅包含控制和信号电缆的梯形电缆桥架中，电缆可占用总电缆面积的50％。
实心底部电缆托架：采用实心底部电缆托架时，允许的电缆空间从 50% 减少到 40%。
电缆桥架中不大于 2000 伏的单芯电缆数量（NEC-392.12）
插入电缆托盘的单芯电缆必须大于 1/0 AWG（53.5 平方毫米），并且不能在安装过程中使用实心托盘。
1). 截面积500平方毫米及以上的电缆
所有要安装的单芯电缆的总直径（Sd）不得大于电缆桥架的宽度，如下表所示。
| 电缆桥架宽度内 | 允许电缆面积平方英寸（平方毫米） |
| 6英寸（152.5毫米） | 6.5平方英寸（4194平方毫米） |
| 9英寸（228.6毫米） | 9.15平方英寸（6129平方毫米） |
| 12英寸（304.8毫米） | 13平方英寸（8387平方毫米） |
| 18英寸（457.2毫米） | 19平方英寸（12258平方毫米） |
| 24英寸（609.6毫米） | 26平方英寸（16774平方毫米） |
| 30英寸（762毫米） | 32.5平方英寸（20968平方毫米） |
| 36英寸（914.5毫米） | 39平方英寸（25161平方毫米） |
2). 电缆规格从250kcmil（120平方毫米）到1000kcmil（500平方毫米）
所有将要放置在电缆托盘中的单导体电缆的横截面积总量必须等于或小于托盘宽度的允许电缆面积，该面积可以在下表中找到。
| 电缆桥架宽度内 | 允许电缆面积平方英寸（平方毫米） |
| 6英寸（152.5毫米） | 6.5平方英寸（4194平方毫米） |
| 9英寸（228.6毫米） | 9.15平方英寸（6129平方毫米） |
| 12英寸（304.8毫米） | 13平方英寸（8387平方毫米） |
| 18英寸（457.2毫米） | 19平方英寸（12258平方毫米） |
| 24英寸（609.6毫米） | 26平方英寸（16774平方毫米） |
| 30英寸（762毫米） | 32.5平方英寸（20968平方毫米） |
| 36英寸（914.5毫米） | 39平方英寸（25161平方毫米） |
3). 大于1000 Kcmil（500平方毫米）的电缆与小于1000 Kcmil（500平方毫米）的电缆一起安装
所有将要放置在电缆托盘中的单芯电缆的横截面积总和必须等于或小于托盘宽度允许的电缆面积，如下表所示：
| 电缆桥架内宽 | 允许电缆面积平方英寸（平方毫米） |
| 6英寸（152.5毫米） | 6.5平方英寸（4194平方毫米） |
| 9英寸（228.6毫米） | 9.15平方英寸（6129平方毫米） |
| 12英寸（304.8毫米） | 13平方英寸（8387平方毫米） |
| 18英寸（457.2毫米） | 19平方英寸（12258平方毫米） |
| 24英寸（609.6毫米） | 26平方英寸（16774平方毫米） |
| 30英寸（762毫米） | 32.5平方英寸（20968平方毫米） |
| 36英寸（914.5毫米） | 39平方英寸（25161平方毫米） |
4). 单芯电缆，规格从1/0（50平方毫米）到4/0（120平方毫米）
安装这些单导体仅需要一层。
分析：考虑到此方法可能存在一些问题，此类电缆桥架布线系统的各导线应捆绑在一起，以防止电压不均匀可能引起的问题。如果使用中性线，则中性线也应与所有三相导线一起捆绑在一起。
单芯电缆的托盘宽度：
1/0AWG（50平方毫米）
101520312/0AWG（70平方毫米）
91419293/0AWG(9550平方毫米)
81317264/0AWG（120平方毫米）
8121625/0kcmill（120平方毫米）
11182435/0kcmill（185平方毫米）
9141950/0kcmill（240平方毫米）
7111475/0kcmill(400平方毫米)
5810100/0kcmill（500平方毫米）
电缆桥架中大于2.1KV的电缆数量
所有额定电压为 2001 伏或更高的电缆的总直径不能大于电缆桥架的宽度。
1). 屏障的更低要求（NEC 392.6）
600V以上和600V以下的单芯电缆安装在同一电缆槽中时，需在其之间设置隔离栅，以保证电缆系统的不同。
然而，如果电压大于 600 伏的多芯电缆与电压为 600 伏或以下的电缆放置在同一个电缆托架中，则不需要设置屏障。
屏障需要采用与电缆托架相同的材料制成，并且其高度需要与电缆托架的高度相同。
