电缆桥架是电力和通信电缆和电线支撑系统的组成部分。
电缆桥架系统支持和保护电源和信号电缆，并方便升级、扩展、重新配置或重新定位网络。
大多数电缆桥架系统都是开放式的，散热效率高，更换和维修也方便。虽然通常悬挂在天花板上或固定在墙壁上，但有些电缆桥架系统也适合在地板下使用。
电缆桥架类型：
以下是常见的电缆桥架类型。
梯形
穿孔型
实心底型
金属丝网
通道类型
工程师或设计师通常会根据项目的具体情况和环境，选择具有相应特性的电缆桥架类型。
阅读： 仪表电缆
电缆桥架的选择取决于桥架中电缆的数量、尺寸、间距和电缆重量。

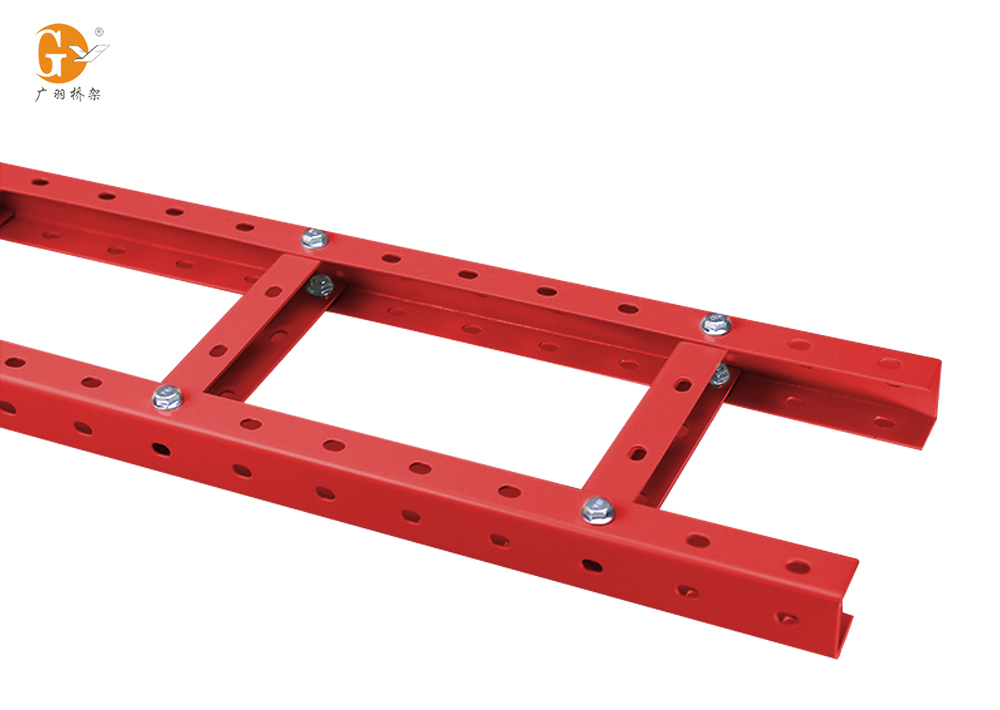

梯形电缆桥架
梯形电缆桥架两侧的横杆由横档连接。这种类型的电缆桥架非常有效，因为梯形横档方便您从顶部或底部轻松接触电缆。
梯形电缆桥架的横档提供了方便的锚点，用于在非水平电缆桥架运行中固定电缆，或者在水平电缆桥架运行中必须保持电缆位置的地方固定电缆。

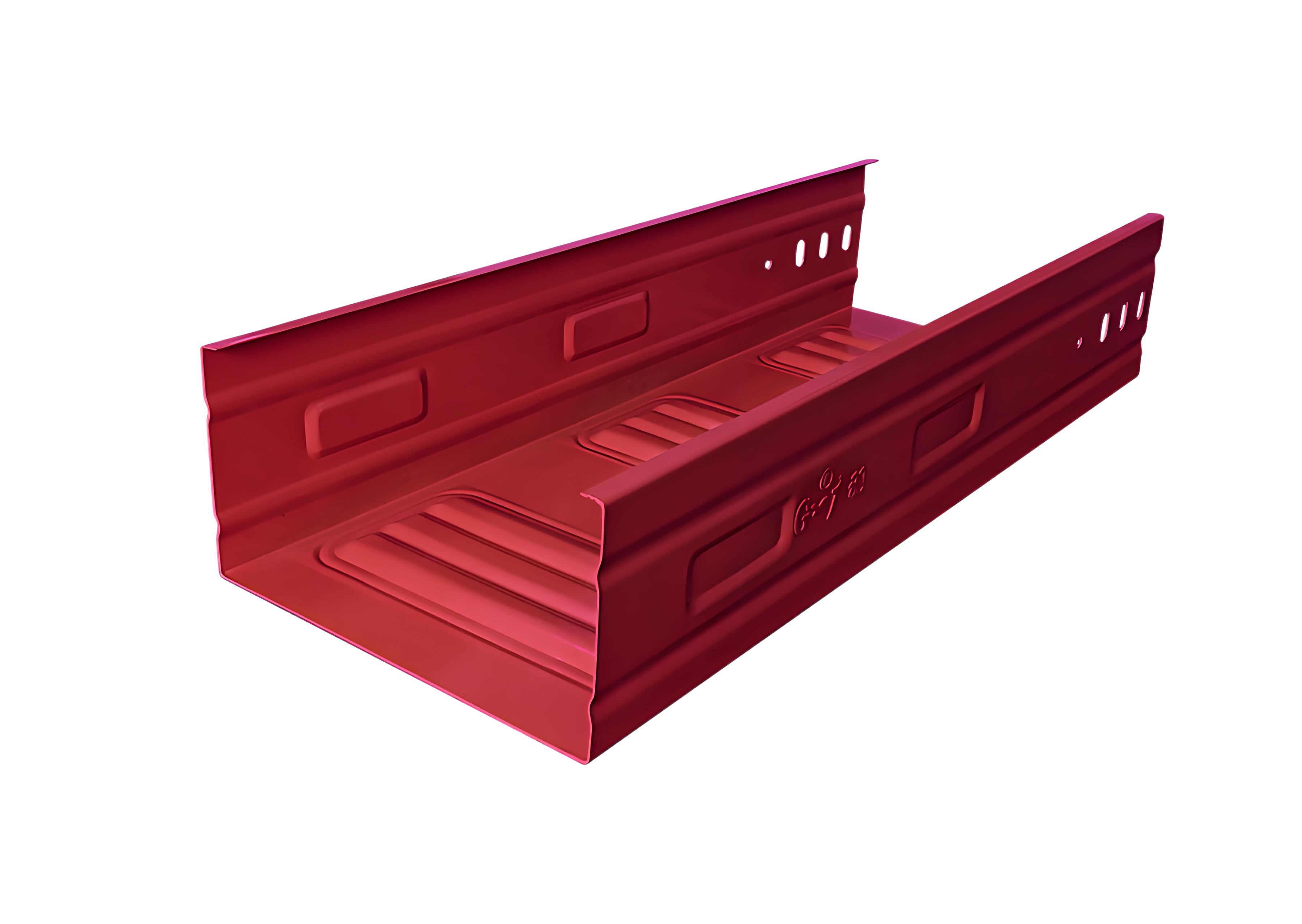

穿孔电缆桥架
穿孔电缆桥架由通风底部和侧轨组成。它比梯子式桥架为电缆提供更多支撑，

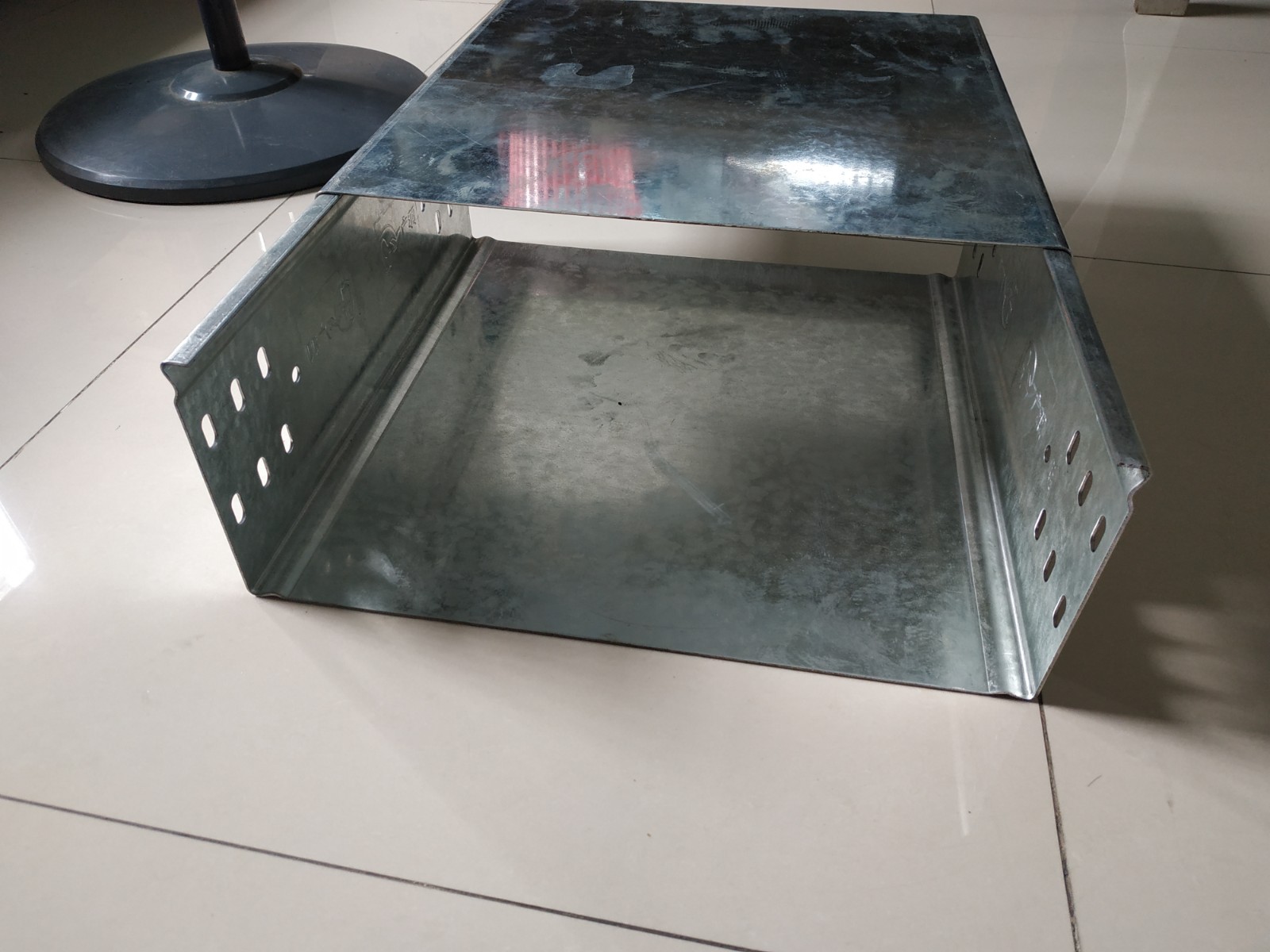

实底电缆桥架
实心底部电缆托盘用于光纤电缆安装，其中电缆下垂可能会影响系统性能，实心底部（不通风）电缆托盘是。
然而，选择实心底塔盘的主要原因是出于对电磁/射频干扰防护的考虑。

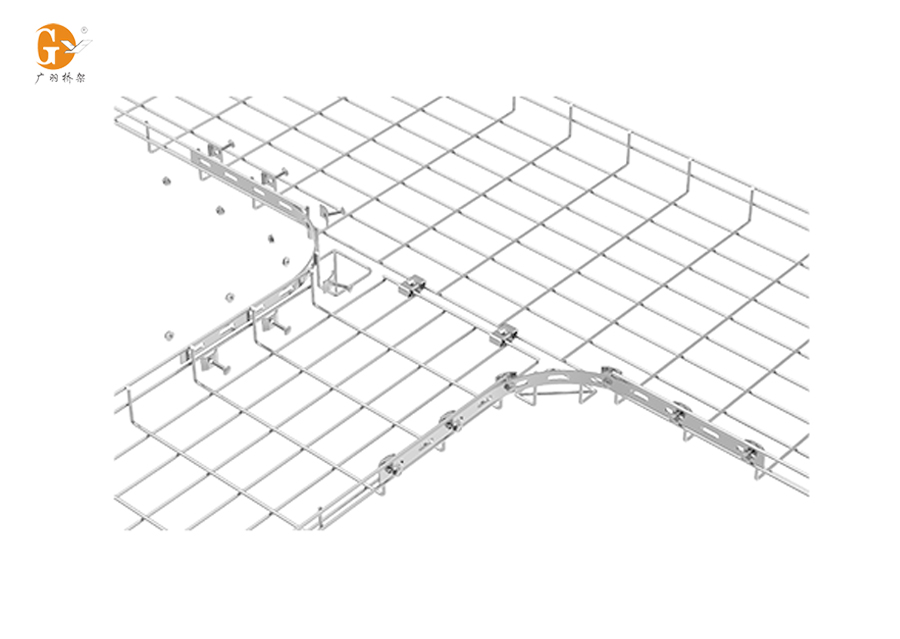

金属网电缆桥架
金属网电缆桥架，又称篮式电缆桥架，是一种由不锈钢丝焊接而成的电缆桥架，形成篮状网格。
电缆桥架主要用于短跨度支撑的低压、电信和光纤电缆。
通道电缆桥架
通道电缆托盘只不过是一个金属托盘，可用于非常小的电缆安装。”
材料
1.金属
铝：耐腐蚀；优异的强度重量比。铝因其重量轻而最常用。
钢：电屏蔽；低热膨胀
不锈钢：耐腐蚀性能优良；耐高温。
2.非金属
玻璃纤维：不导电、耐腐蚀、重量轻
防范措施：
最重要的问题是确保光纤或同轴电缆的弯曲半径符合标准。
如果不定期检查并保持托盘清洁，则可能会积聚可燃灰尘和杂物。
优点：
更便宜：使用电缆桥架的一大优势是，它的成本比保护生产车间布线的其他方法低得多。
维护：电缆可立即看到，以便进行维护检查，更换电缆很容易，因为电缆可以在系统的任何位置进入或退出托盘。
安全：定期维护对于安全很重要，因为电缆桥架通常安装在难以触及的地方。
缺点：
实心底部电缆托架系统有一个缺点，那就是湿气会在电缆托架内积聚。
